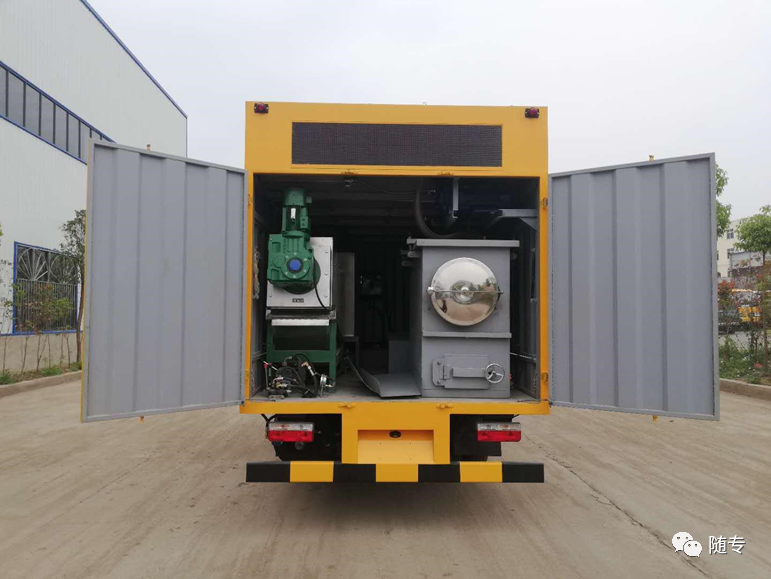

污水處理車（分離式吸污車）車型簡介
——東風小多利卡
污水渣液分離車,是主要應用于化糞池清理的專用車輛，是三大環衛車型之一吸糞車的升級換代產品。該車清理化糞池具有高效、環保、安全、操作簡單等特點，可廣泛地應用于工廠、小區、學校、屠宰場、養殖場等場所從事化糞池污物處理工作。相關車型已進入國家公告車目錄，可免車輛購置稅。
國六底盤技術參數
底盤型號 | EQ1045SJ3CDF | 底盤名稱 | 載貨汽車底盤（二類） |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
外形尺寸(mm) | 5870×1910×2120 | 輪胎數 | 6 |
接近角/離去角 | 27.7/15 | 輪胎規格 | 7.00R16 |
鋼板彈簧片數 | 6/6+5 | 前輪距(mm) | 1525,1519 |
燃料種類 | 柴油 | 后輪距(mm) | 1498,1516 |
總質量(kg) | 4495 | 整備質量(kg) | 2100 |
排放標準 | GB3847-2005,GB17691-2018 國Ⅵ |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) | 馬力 |
CY4BK461 | 東風朝陽朝柴動力有限公司 | 3707 | 95 | 130 |
YCY24140-60 | 廣西玉柴機器股份有限公司 | 2360 | 103 | 140 |
|
|
|
|
|
|
|
國六整車技術參數 √免征 √環保 √藍牌
外形尺寸(mm) | 5995,5637,5387×2050×2220 | 整備質量(Kg) | 4365 |
駕駛室準乘人數 | 2(人) | 接近角/離去角 | 27.7/14(°) |
軸距(mm) | 3308 | 前懸/后懸(mm) | 1055/1632 |
軸荷(Kg) | 1600/2895 | 最高車速(Km/h) | 110 |
其它 | 該車配置有:糞污固液分離機,真空泵;用于將污物凈化,防護材料:Q235A 碳 鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸 (mm):100×50,后部防護離地高度(mm):480,隨底盤選裝駕駛室.ABS 廠家及 型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-12V-4S/4M.此車整車長/軸距對應關系為(mm):5995/3308,5637/2950,5387/2700. |
上裝參數
廂體容積 | 清水箱 3 m3 | 兩箱容積可根據客戶需求特殊定制 |
分離箱 3m3 |
廂體材質 | 235 鐵板（可選配 201 不銹鋼板，價格另計） |
垂直自吸高度 | 9m |
排污泵抽速度 | 120m3/h |
高壓泵 | 壓力：16/21/24 MPa |
流速：122/135L/170L/min |
真空泵 | 水循環真空泵 7.5Kw/11Kw |
排污泵 | 11Kw |
分離廂 | 分離箱可選鉸刀式和甩捅式兩種 |
處理速度 | 80-100m3/h |
分離式吸污車功能介紹(工作原理）
吸污凈化車通過水環真空泵將化糞池的污物自吸入分離箱中，通
過分離箱中的滾筒，將污物中不可降解的無機物分離出來，并甩干；分離后的污水經過頂部污水箱自流至絮凝槽，同時加藥箱中的藥水通過加藥泵注入絮凝槽，分離后的污水和藥水在絮凝槽中充分反應凝結后，自流至疊螺機，進行疊螺脫水，從而將污水中的糞便壓榨成餅，排出達標污水。該車型對所有可絮凝的污水，均能很好的處理。
吸污凈化車車型特點
省時，省力 不同于其他吸污車或者吸糞車有罐體容量限制，吸污凈化車可以連續操作作業，化糞池可一次性作業完成，不需要來回運輸處理，為客戶節省大量時間和成本
質量有保障 主要零部件均采用不銹鋼材質制作，不但使用壽命長，而且還方便清洗；
作業安全程度高 80%以上處理工作由機械完成，人工作業量很小，工人僅需在配電柜上操作按鈕即可
使用成本低 裝有發電機組，可自己發電作業，同時也可外接電源作業，可減少發電機磨損，并降低處理成本，真正做到零油耗，零排放
外形美觀 該車外形設計靚麗大氣，側門采用翼展式打開方式，打開后不占空間，且可遮風擋雨，既美觀，又實用
處理效果好 處理后的污水可達到國家排放標準，每小時可出清水 8-30 立方，可榨出 600-2000Kg 糞餅，特別適用于對排放要求較高的一線城市；同時對于排放要求并不嚴格的中小城市，也可只進行初步過濾后就排出，每小時可處理 60-80 立方污水，處理后的污水對市政管網不堵塞
一車多用 加裝高壓清洗泵后可進行專業管道疏通，可裝 3 方清水箱，一車多用，節省客戶購車成本
高效率 采用大功率水環真空泵，吸污能力強，能長時間作業，即使半管抽糞，也能保證處理速度，比吸污吸糞車更適用于化糞池的處理
經濟，環保 可根據客戶需求選裝不同型號的吸污凈化設備，處理速度可快可慢，同時處理后壓榨的糞餅可當有機肥出售，降低處理成本
吸污凈化車與常規車型對比
作業方法 | 人工清掏化糞池 | 傳統吸污吸糞車 | 環保吸污凈化處理 |
清掏方式 | 人工作業，局部打撈 | 稀釋吸抽，部分清掏 | 自動化凈化處理，全面徹底清掏 |
質量保障 | 易堵塞，一年需清掏 3-4 次，需實時人工監督 | 易堵塞，一年需清掏 2-3 次，按車收費，需實時人工監督 | 全面徹底清掏，一年僅需清掏 1-2 次，完工后驗收 |
效率保障 | 人工清理，勞動強度大，清理時間長，效率低 | 往返運輸排放，清理時間較長 | 原地不間斷作業，時間短，效率高 |
服務保障 | 臨時請工，無后續保障 | 臨時叫車，無后續保障 | 專業服務，隨叫隨到，提供后續服務 |
環境保障 | 二次污染，臭氣熏天 | 二次污染，臭氣熏天 | 選裝除臭設備，清除異味 |
費用保障 | 按人計費，無據可依，坐地起價，綜合費用高 | 按車收費，無據可依，徹底清掏，綜合費用高 | 按池收費，有據可依，徹底清掏，綜合費用低 |
交通保障 | 固定區域，多次作業，對區域交通影響小 | 多次往返運輸排放，對區域交通存在一定影響 | 固定區域一次性作業，對區域交通影響小 |
能源保障 | 耗費人工，無法實現廢物循環利用 | 作業需大量清水稀釋以及清洗滴漏，往返運輸耗費油料 | 不間斷作業，產出的有機肥和清水可以循環利用 |
安全保障 | 人工下井，清掏深度有限，易造成沼氣淤積發生爆炸安全隱患高 | 徹底清掏成本高，局部清掏易造成沼氣淤積發生爆炸，安全隱患高 | 徹底清掏成本低，全面清掏，杜絕沼氣淤積安全隱患低 |
成本對比 | 請工難，人工成本高，收費無依據，坐地起價 | 按車收費，均價約 150 元/立方，無據可依，綜合費用高 | 收費有章可循，收費約 30 元/立方，節約 80%成本 |
凈化車車型配置——螺旋擠壓分離機
碳鋼Q235螺旋鉸刀式分離箱（可選裝不銹鋼材質）可選裝鉸刀式和甩捅式兩種
凈化車車型配置——自動拌藥箱
粉劑物料溶液制備過程是通過各個溶液箱逐步處理完成的，溶液箱之間用特殊的連接方式及溶液流動方式，保證了粉劑在每個溶液箱內的最佳溶解時間和及均勻恒定的濃度，避免在溶藥（預制）箱和成藥（最終溶液）箱之間產生任何直接通路。
自動泡藥機——單元描述
三箱體溶液箱：溶液箱分隔為三個
相對獨立的箱體——即配制箱、熟化箱及儲液箱，從而保證了溶液的充分溶解及熟化過程。溶液箱管路的特殊連接方式防止了熟化溶液與新配制溶液發生混合，使得溶液可以連續抽取。
進水系統及浸潤器：進水系統由過濾器、電磁閥、球閥、流量計及管路系
統組成，過濾器防止顆粒堵塞管路、損壞管路管件。電磁閥由儲液箱液位控制自動開啟或關閉供水管道。流量計持續地將當前的流量值反饋給到控制器，保證進水量精度。調試期間利用調節閥設定進水量。入料器保證溶解水最大限度的入料粉狀藥劑。當進行維護時，可通過球閥來切斷水的供應。
干粉投加機：由螺旋輸送器、加藥斗、伴熱系統（選配）及攪拌器（選配）
構成。進料可通過變頻器或步進電機驅動，按照預先設定的濃度，根據溶解水流量成比例的控制干粉量的投加。
攪拌器：PM 型干粉溶液制備系統標準配置裝有兩個電動攪拌器。儲液箱的攪
拌器作為選項可以選擇安裝。配制箱和熟化箱的攪拌器同時運行。
液位傳感器:儲液箱液位采用液位傳感器監測，一旦溶液達到“中位”，液位監測計就觸發電磁閥打開，流量計就啟動干投機，溶液開始制備；一旦達到“高位” 制備過程就停止。
控制柜：系統采用 PLC 作為控制器，控制和監控整個系統的運行。變頻器：控制干投機的粉劑輸出量?？刂乒駜扰溆泄╇妴卧捅ｋU絲、電氣控制和保險絲、電氣控制和系統工作的其他控制設備。
凈化處理后渣滓效果
凈化處理后糞泥（有機肥）效果凈化處理后清水效果
設備選裝參考示例
一、疊螺機單機
二、疊螺機雙機
