泡沫消防車
技 術 規 格 書
整車描述
概述

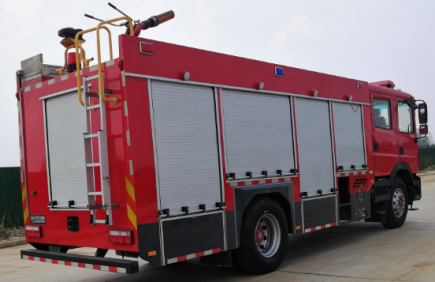

泡沫消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成， 乘員室為原裝雙排，可乘坐3+3人,該車為內藏罐結構，車身兩側為器材箱,中部為罐體，后部為泵房。 載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水5000kg，泡沫液量1765kg， 裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PL32型車用消防炮。 該車最大的特點是載液量大、操控性好、維修簡便。 可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求； 整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb202030265）并已列入工信部汽車新產品公告，CCCF正在申報中。 |
整車主要參數
外廓尺寸 | 8400×2520×3520mm |
最大總質量 | 16800kg |
載液量 | 泡沫車載水5000kg，泡沫1765kg |
最高車速 | 90km/h |
消防泵額定流量 | 40L/s 1.0MPa |
消防炮額定流量 | 32L/s 1.0MPa |
消防炮射程 | 泡沫≥48m 水≥60m |
比功率 | 169/16.8=10.1 |
接近角/離去角 | 19°/12° |
二、底盤
1、主要參數
型號 | EQ1185DJ9CDF |
|
制造商 | 東風汽車股份有限公司 |
|

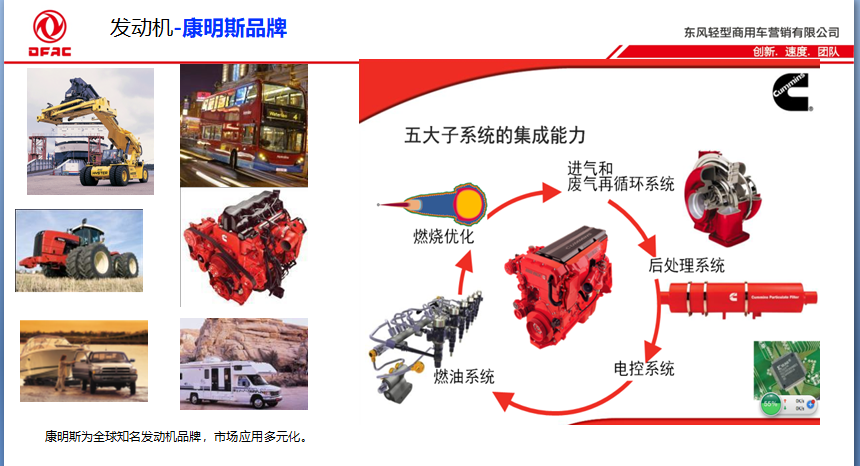

發動機額定功率 | 169kw |
|
發動機排量 | 6200ml |
|
發動機排放標準 | GB3847-2005,GB17691-2018國Ⅵ |
|
驅動形式 | 4×2 |
|
軸距 | 4700mm |
|
最大允許總重 | 16800g |
|
最小轉彎半徑 | ≤19m |
|
變速箱 | 手動 |
|
2、乘員室
結構 | 平頭、四門，原裝雙排 | |
司乘人員數 | 3+3人 |
|
駕駛員位置 | 左置 |
|
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 警報器； 取力器控制開關及指示燈； 附加電源開關； |
|
上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，兩側為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。 |
|
|
器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接， 車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接） |
|
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門， 內有照明燈。 器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
|
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門， 內有照明燈， 泵室兩側可放置部分常用器材 安裝燃油加熱器（根據客戶需求選裝） |
|
爬梯及上車拉手 | 后爬梯采用鋁合金兩節翻轉爬梯， 使用，使用時離地不超過350mm， 上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
2、水罐 |
|
|
容量 | 5000kg（PM70） |
|
材質 | 優質碳鋼，厚度底板5mm，側板4mm，頂板4mm |
|
罐體固定 | 與底盤車架彈性連接 |
|
罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟自動泄壓裝置 |
|
| 溢流口：設DN40溢流口1個 |
|
| 放余水口：設1個DN25水罐放余水口配球閥 |
|
| 注水口：在水罐左右兩側各接1只DN65接口 |
|
| 進出水口：設1個水罐到水泵進水管DN125閥門 手動控制(可選裝氣動） ，設1個水泵至水罐充水管DN65閥門 手動控制(可選裝氣動） |
|
3、泡沫罐
容量 | 1765kg（PM70） |
|
材質 | 優質碳鋼，厚度底板5mm，側板4mm，頂板4mm |
|
罐體固定 | 與底盤車架彈性連接 |
|
罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
| 溢流口：設DN40溢流口1個 |
|
| 放余液口：設1個DN25放余液口配球閥 |
|
| 泡沫吸液口：設1個DN40泡沫罐到水泵出泡沫管 |
|
四、水系統
1、水泵
型號 | CB10/40型常壓車用消防泵 | |
形式 | 常壓離心式 |
|
額定流量 | 40L/s @1.0MPa |
|
出口額定壓力 | 1.0MPa |
|
最大吸深 | 7m |
|
引水裝置 | 自帶滑片泵 |
|
引水時間 | 最大吸深時≤50s |
|
管路系統
管道材質 | 優質無縫鋼管 |
|
吸水管路 | 泵房兩側各設1個DN125吸水口 |
|
注水管路 | 水罐左右兩側各設1個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 |
|
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
|
五、滅火裝置
1、泡沫炮（PM70）
型號 | PL8/32 | |
制造商 | 成都威斯特消防機械有限公司 |
|
回轉角度 | 360°水平回轉 |
|
最大仰/俯角 | 俯角≤-15°，仰角≥+45° |
|
流量 | 32L/S |
|
射程 | 泡沫≥48m 水≥60m |
|
2、水炮（SG70）
型號 | PS40W | |
制造商 | 成都威斯特消防機械有限公司 |
|
回轉角度 | 360°水平回轉 |
|
最大仰/俯角 | 俯角≤-15°，仰角≥+45° |
|
流量 | 40L/S |
|
射程 | 水≥65m |
|
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 | |
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
|
七、電氣設備
附加電氣 | 設獨立電路 |
|
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 |
|
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 |
|
| 警報器，其控制盒在駕駛員前下方 |
|
火場照明 | 上裝后部安裝35W消防探照燈1個 |
|
八、表面處理
九、隨車消防器材的布置和配備
1、器材布置
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
1 | 吸水管 | 125×4米 | 2 | 根 | 螺紋式 |
2 | 濾水器 | FLF125 | 1 | 件 | 螺紋式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
4 | 集水器 | JII125/65×2-1.0 | 1 | 件 | 內扣式 |
5 | 水帶 | 13-65-20 | 6 | 盤 | 低壓；內扣式 |
6 | 水帶 | 13-80-20 | 6 | 盤 | 低壓；內扣式 |
7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
8 | 水帶包布 | DT-SB | 4 | 件 |
|
9 | 水帶掛鉤 |
| 4 | 件 |
|
10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 |
|
11 | 地下消火栓扳手 | 長860 | 1 | 件 |
|
12 | 吸水管扳手 | FS100 | 2 | 件 |
|
13 | 直流開關水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
14 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
15 | 泡沫槍 | PQ4/0.7Z | 1 | 支 |
|
16 | 泡沫外吸液管 | 40*2700 | 1 | 件 |
|
17 | 消防桶 |
| 1 | 個 |
|
18 | 滅火器 | 3kg | 1 | 具 |
|
19 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 |
|
20 | 橡皮錘 |
| 1 | 件 |
|
21 | 可充電式手提照明燈 |
| 1 | 件 |
|
